Die m2ing App – Ihr digitales Prüfwerkzeug

m2ing ist Ihr digitales Prüfwerkzeug. Wenn Sie sich für die m2ing Software mit einem der Bauwerkspakete registriert haben, können Sie die zugehörige App vollumfänglich nutzen. Laden Sie die App einfach im App Store oder im Google Play Store herunter und melden sich mit Ihren Nutzerdaten an. Sie haben überall Zugriff auf Ihre im Webservice vorbereiteten Prüfungsdaten und können Prüfungen, Begehungen und Fotodokumentationen mithilfe der m2ing App vor Ort vollständig digital durchführen.

Was heißt Prüfungen vollständig digital durchführen? Sie verorten Schäden am Plan, nehmen Fotos auf, Bewerten Schäden direkt vor Ort mit der Unterstützung von über 4.000 Schadensbeispielen und können bei Bedarf sogar eine Handskizze hinzufügen.

Die Erfassung von Schäden und Mängeln, sowie Notizen, erfolgt immer auf Basis eines Plans bzw. einer Skizze. Klicken Sie auf den gewünschten Punkt im Plan/in der Skizze und ein Dialogfeld öffnet sich. Hier können Sie nun zwischen einem Schaden und einer Notiz wählen und auch einen nicht verorteten Schaden/Notiz erstellen. Nach Auswahl öffnet sich ein weiteres Dialogfeld. In diesem können Sie den Schaden mit einem Foto ergänzen, den Schaden beschreiben und mithilfe der Auswahl eines Schadensbeispiels oder auch manuell bewerten.

Die Erstellung einer Fotodokumentation erfolgt ähnlich wie eine Prüfung. Statt Schäden erstellen Sie verortete und nicht verortete Notizen. Nach Auswahl eines passenden Punktes auf einer der Skizzen/einem Plan öffnet sich auch hier der Dialog neue Notiz. Hier ergänzen Sie ein oder mehrere Fotos, fügen eine Beschreibung hinzu und weisen der Notiz bei Bedarf auch eine Bauteilgruppe zu.

Anschließend synchronisieren Sie die App mit dem Webservice. Im Webservice klicken Sie bei der aktuellen Erfassung auf Fotodokumentation exportieren (Word), um die fertige Fotodokumentation herunterzuladen. Notwendige Änderungen können entweder im Webservice oder direkt in Word eingepflegt werden.

Eine Prüfung ist offline, also auch in Kellern, Tunneln oder mit einem mobilen Endgerät ohne Sim Card möglich. Die App speichert notwendige Prüfungsdaten wie Skizzen/Pläne, bereits erstellte Schäden/Notizen offline auf Ihrem mobilen Endgerät. Neu während einer Prüfung hinzugefügte Schäden, Bilder usw. werden erst durch einen Klick auf den Synchronisation-Button unten rechts mit dem Webserver synchronisiert. Welche Daten für den Offline-Gebrauch heruntergeladen werden, erkennen Sie an den vier Kreisen. Diese stehen für Skizzen, IFC-Modelle, Bilder und Sprachaufnahmen.

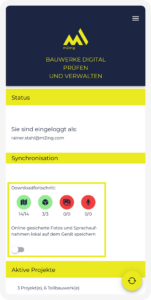

Über den Schieberegler können Sie die Funktion „Online gesicherte Fotos und Sprachaufnahmen auf dem Gerät speichern“ aktivieren. Dadurch können Fotos und Sprachaufnahmen auch ohne Internetverbindung aufgerufen werden. Bitte beachten Sie, dass bei aktivierter Funktion im Rahmen der Synchronisation mehr Daten auf Ihrem mobilen Endgerät offline gespeichert werden. Nach der Aktivierung des Schiebereglers muss eine Synchronisation über den Synchronisations-Button unten rechts durchgeführt werden. Erst danach stehen die Bilder auch offline zur Verfügung.

Nach erfolgreicher Synchronisierung haben Sie Zugriff auf alle aktualisierten Daten. Bei aktiviertem Schieberegler erscheinen alle 4 Kreise in grün. Ist der Regler nicht aktiv, erscheinen nur die Kreise für Zeichungen und IFC-Modelle in grün.

Alternativ kann durch klick auf die drei Menustriche oben rechts die Synchronisationsseite geöffnet werden.

Auf der Seite haben Sie die Möglichkeit Bilder und Daten getrennt zu synchronisieren, verwenden Sie diese Möglichkeit nur nach Aufforderung des technischen Supports.

Die App funktioniert auf allen gängigen iOS- und Android-basierten Smartphones und Tablets. Eine gute Kamerafunktion mit Blitz oder Lampe ist empfehlenswert. Bei häufiger Verwendung der „Schaden per Handskizze einzeichnen“-Funktion wird die Verwendung eines Tablets mit zugehörigem Stift empfohlen.

Ja, die Fotos bleiben zusätzlich in voller Qualität in der Cameraroll in einem separaten Ordner auf Ihrem mobilen Endgerät gespeichert.

Vorweg raten wir dazu immer vor einem Logout die App zu synchronisieren. Sind Ihre Daten einmal auf dem Server können sie auch nach einem Logout nicht verloren gehen.

Unsynchronisierte Daten bleiben erhalten wenn Sie sich nach dem Logout wieder mit demselben Account in der App anmelden.

Melden Sie sich aber mit einem anderen Account an, können ihre unsynchronisierten Daten verloren gehen, sofern Sie bei der Anmeldung bestätigen, dass die Daten des vorherig angemeldeten Nutzers entfernt werden dürfen. Nur durch Bestätigung kann der neue Account angemeldet werden und die offline gespeicherten Daten werden gelöscht.

Möchten Sie Feedback zur App geben – beispielsweise Verbesserungsvorschläge, Lob oder Kritik – klicken Sie oben rechts auf die drei Striche. In der sich öffnenden Sidebar wählen Sie anschließend den Menüpunkt Feedback aus.

Hier haben Sie die Möglichkeit, uns direkt eine Nachricht zukommen zu lassen.

Bei dringenden Anliegen empfehlen wir, sich direkt an den Support zu wenden.

Um Ihre im Webservice zur Erfassung freigegebenen Projekte in der App sehen zu können, müssen Sie die Daten synchronisieren. Drücken Sie hierzu das Synchronisieren-Icon rechts unten und wählen Daten synchronisieren.

Am unteren Bildschirmrand erscheinen nun Hinweistexte während der Synchronisation, um den Fortschritt anzuzeigen. Sobald die Synchronisation abgeschlossen ist, aktualisieren sich das Datum und die Uhrzeit der Letzten Synchronisation unterhalb Ihrer Projekte.

Auf der Startseite der m2ing App erhalten Sie zunächst eine Übersicht über den Status der Synchronisation Ihrer Daten. Welche Daten für den Offline-Gebrauch heruntergeladen werden, erkennen Sie an den vier Kreisen. Diese stehen für Skizzen, IFC-Modelle, Bilder und Sprachaufnahmen.

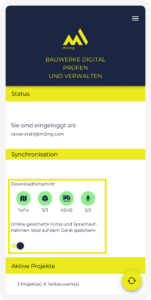

Über den Schieberegler können Sie die Funktion „Online gesicherte Fotos und Sprachaufnahmen auf dem Gerät speichern“ aktivieren. Dadurch können Fotos und Sprachaufnahmen auch ohne Internetverbindung aufgerufen werden. Bitte beachten Sie, dass bei aktivierter Funktion im Rahmen der Synchronisation mehr Daten auf Ihrem mobilen Endgerät offline gespeichert werden.

Nach der Aktivierung des Schiebereglers muss eine Synchronisation über die Schaltfläche unten rechts durchgeführt werden. Erst danach stehen die Bilder auch offline zur Verfügung.

Nach erfolgreicher Synchronisierung haben Sie Zugriff auf alle aktualisierten Daten. Bei aktiviertem Schieberegler erscheinen alle 4 Kreise in grün. Ist der Regler nicht aktiv, erscheinen nur die Kreise für Zeichungen und IFC-Modelle in grün.

Wenn Sie weiter nach unten scrollen, sehen Sie eine Übersicht über all Ihre Projekte. Um ein Projekt zu öffnen, wählen Sie das gewünschte Projekt aus und navigieren anschließend zum entsprechenden Bauwerk bzw. Teilbauwerk innerhalb des Projekts.

Um die Bauwerksinformationen aufzurufen, navigieren Sie zunächst zum gewünschten Teilbauwerk. Auf der Übersichtsseite des Teilbauwerks befindet sich links unten der Bauwerkinformations-Button. Durch Klick auf diesen Button werden die Bauwerksinformationen geöffnet.

Die Bauwerksinformationen beginnen mit dem Ansichtsbild des Bauwerks. Falls vor Ort ein neues Bauwerksbild aufgenommen werden soll, kann dies über den Button Ansichtsbild hinzufügen erfolgen. Um zu diesem zu gelangen wird über die bestehenden Ansichtsbilder ganz nach links gewischt.

Nachdem ein neues Ansichtsbild aufgenommen oder aus der Gerätegallerie gewählt wurde kann eine Bildbeschreibung ergänz werden. Es können auch mehrere Ansichtsbilder mit zugehöriger Beschreibung hochgeladen werden, um beispielsweise Ansichten aus verschiedenen Perspektiven zu bieten. Bei mehreren Ansichtsbildern ist das Hauptansichtsbild immer das zuerst hochgeladene, die Reihenfolge kann im Webservice geändert werrden. Durch Klick auf das rote Löschen-Symbol können Ansichtsbilder wieder entfernt werden.

Unter dem Ansichtsbild werden kompakt die wichtigsten Informationen zum Bauwerk angezeigt. Über den Button Zur Bauwerksakte und den Unterlagen gelangen Sie direkt in den Webservice zu den zugehörigen Bauwerksdaten. Dort können alle zum Bauwerk erfassten Informationen eingesehen werden. Für den Zugriff ist eine Internetverbindung erforderlich.

Über denselben Button können außerdem die zum Bauwerk hochgeladenen Unterlagen aufgerufen werden. Diese sind in den Bauwerksdaten im Abschnitt Unterlagen hinterlegt.

Unterhalb der Bauwerksinformationen werden die Lagedaten des Bauwerks angezeigt. Durch Klick auf den Button „Position auf Google Maps anzeigen“ können Sie sich direkt zum Bauwerk navigieren lassen.

Ganz unten in den Bauwerksinformationen befinden sich die Prüfanweisungen

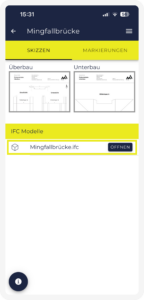

Um Verortungen im 3D-Modell zu erfassen, navigieren Sie von der Startseite zum gewünschten Teilbauwerk. Unter den Skizzen werden die zum Bauwerk hochgeladenen IFC-Modelle angezeigt. Klicken Sie auf „Öffnen“, um den 3D-Viewer des Modells zu starten.

• Mit einem Finger können Sie die Ansicht um den Ursprung drehen.
• Mit zwei Fingern lässt sich die Ansicht verschieben.

Durch Klick auf das Lupen-Symbol öffnen Sie die Einstellmöglichkeiten des 3D-Viewers:

• Mit dem durchgestrichenen Augensymbol können einzelne Bauteile ausgeblendet werden. Mit dem Augensymbol werden alle Bauteile wieder vollständig angezeigt.
• Ist das Lupen-Symbol aktiviert, können die Eigenschaften einzelner Bauteile angezeigt werden.
• Der Gebäude-Button ganz links zeigt alle zugehörigen Bauteile des Modells an.

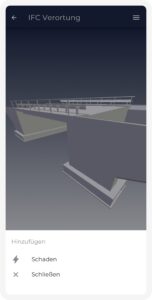

Um einen Schaden aufzunehmen navigieren Sie sich zur gewünschten Stelle und tippen diese an. Im sich nun öffnenden Menü klicken Sie auf Schaden. Die Schadenseingabe erfolgt nun gleich wie im Kapitel Einen Schaden erstellen des Helpcenters

Um einen Schaden zu erstellen, wechseln Sie in die Skizzen und klicken dort auf eine Skizze/einen Plan, auf dem Sie den Schaden verorten möchten.

Wie aus anderen Apps gewohnt, können Sie mit zwei Fingern näher in die Skizze hineinzoomen bzw. sie verschieben. Am gewünschten Punkt klicken Sie mit einem Finger auf die Skizze. Ein Auswahlfeld erscheint am unteren Bildschirmrand. Wählen Sie zwischen Schaden oder Notiz an dem gewählten Punkt oder Nicht verortetem Schaden/Notiz, um einen Schaden/Notiz ohne festem Ort zu erstellen. Nach der Auswahl der gewünschten Option gelangen Sie in das Dialogfeld zur Schadens-/Notizenbearbeitung.

Es ist auch möglich, einen Schaden auf Basis einer Vorlage anzulegen. Hierzu wählen Sie bei der Schadenserstellung das Feld von Vorlage aus. Überprüfen Sie anschließend die eingetragenen Werte und speichern Sie wie gewohnt ab.

Hinweis: Vorlagen müssen zuvor im Webservice unter dem Menüpunkt Schadensvorlagen erstellt werden.

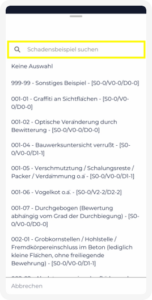

Bei der Zuordnung eines Schadens können Sie die Suchfunktion nutzen, um einen Schaden zügiger zuzuordnen. Hierfür wählen Sie eins der Felder Bauteilgruppe, Schadensart oder Schadensbeispiel aus. Am oberen Bildschirmrand erscheint ein entsprechendes Suchfeld. Wird beispielsweise der Reiter Schadensbeispiel ausgefüllt, werden automatisch auch die vorherigen Reiter ausgefüllt.

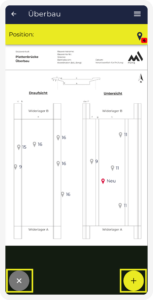

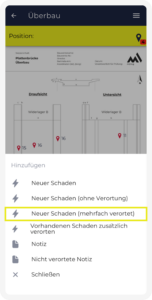

Tritt ein Schaden mehrfach auf und möchten Sie diesen direkt mehrfach anlegen, können Sie dies in der 2D-Verortung durchführen. Klicken Sie hierfür auf der 2D-Skizze wie gewohnt auf die Stelle der gewünschten Verortung. In der sich öffnenden Auswahl wählen Sie „Neuer Schaden (mehrfach verortet)“.

In der anschließenden Ansicht sind bereits bestehende Schäden ausgegraut dargestellt. Der initial neu angelegte Schaden erscheint rot mit der ID „Neu“. Durch Klick auf weitere Stellen in der Skizze können Sie zusätzliche Schadenspins setzen, um den Schaden mehrfach zu verorten.

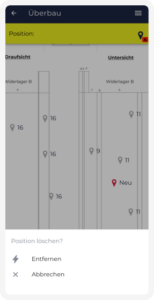

Wurde ein Pin falsch gesetzt, können Sie diesen durch erneutes Anklicken wieder entfernen. Sobald alle gewünschten Pins gesetzt sind, schließen Sie die Verortung über das Plus-Symbol ab. Möchten Sie die Verortung abbrechen, klicken Sie auf das X-Symbol.

Die weitere Schadenseingabe erfolgt anschließend wie bei einem Einzelschaden.

Sie können mehrere Bilder hinzufügen. Wischen Sie hierfür innerhalb eines Schadens oben in der Bildansicht nach rechts und klicken auf +Bild hinzufügen.

Für die Erstellung von Berichten müssen Sie sich für ein Bild entscheiden. Automatisiert wird das erste Bild gewählt, die Auswahl kann im Webservice angepasst werden.

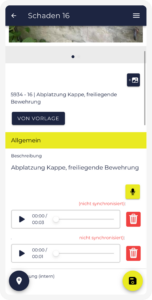

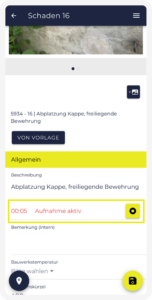

In der Schadensbearbeitung können Sie alternativ oder ergänzend zur textlichen Beschreibung auch Audioaufnahmen zur Beschreibung eines Schadens aufnehmen.

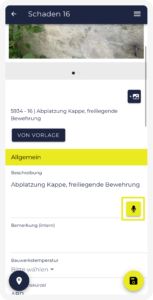

Klicken Sie hierfür im Feld Beschreibung auf das Mikrofon-Symbol. Durch einen Klick starten Sie die Audio. Durch erneutes Klicken auf das Stopp-Symbol beenden Sie die Aufnahme.

Die aufgenommenen Audiodatei werden anschließend unter der Schadensbeschreibung aufgelistet. Über das Löschen-Symbol können Sie unerwünschte Audiodateien wieder entfernen.

Nach der Synchronisation können die während der Prüfung aufgenommenen Audiodateien im Webservice abgespielt werden. Um die Schadensbearbeitung abzuspeichern klicken Sie auf das Speichern-Symbol.

Zusätzlich zur Audioaufnahme können Texte auch per Spracheingabe diktiert werden, sofern Ihr Gerät diese Funktion unterstützt.

Die App verwendet hierfür keine eigene Spracherkennung, sondern greift auf die Diktierfunktion Ihres Smartphones oder Tablets zurück (z. B. iOS oder Android).

Bitte beachten Sie, dass die Qualität und Verfügbarkeit von Speech-to-Text von den Funktionen Ihres Geräts abhängt und nicht von der App selbst.

Das Feld Schadenskürzel erscheint im Bericht auf den Skizzen neben der Schadens-ID und dient als zusätzliche Information. Hier können Sie einen Freitext einfügen z.B. „BA“ als Abkürzung für Betonabplatzung.

Das Feld Bauwerkstemperatur befüllen Sie bestmöglich immer bei Erstellung eines ersten Schadens am Bauwerk. Nehmen Sie an diesem Tag mehrere Schäden auf, wird die erstmalig eingetragene Temperatur für alle Schäden automatisch übernommen. Sofern das Bauwerk an mehreren Prüfungstagen geprüft wird, ist die Temperatur pro Tag beim ersten Schaden zu befüllen.

Die Zuordnung hilft Ihnen Ihren Schaden zu bewerten und schafft durch Zuordnung zu einem möglichst passenden Schadensbeispiel eine Einheitlichkeit und Vergleichbarkeit in Ihren durchgeführten Erfassungen. Basis für die Zuordnung bilden im Ingenieurbau die Schadensbeispiele nach RI-EBW-Prüf, für den Hochbau wurde in Anlehnung an die RI-EBW-Prüf und die VDI 6200 ein eigenständiger Schadensbeispielkatalog erstellt.

Für die Zuordnung wählen Sie in einem ersten Schritt die betroffene Bauteilgruppe aus dem Dropdown aus. Das zweite Auswahlfeld Schadensart beschreibt das Material und/oder einen Konstruktionsteil. Je nach gewählter Bauteilgruppe erscheinen die passenden Schadensarten. Nach Wahl der Schadensart erfolgt als dritter und letzter Schritt die Auswahl eines spezifischen Schadensbeispiels. Nach erfolgreicher Zuordnung kann noch die Anzahl der Schadenstellen angegeben werden.

Es ist auch möglich, einen Schaden auf Basis einer Vorlage anzulegen. Hierzu wählen Sie bei der Schadenserstellung das Feld von Vorlage aus. Überprüfen Sie anschließend die eingetragenen Werte und speichern Sie wie gewohnt ab.


Hinweis: Vorlagen müssen zuvor im Webservice unter dem Menüpunkt Schadensvorlagen erstellt werden.

Bei der Zuordnung eines Schadens können Sie die Suchfunktion nutzen, um einen Schaden zügiger zuzuordnen. Hierfür wählen Sie eins der Felder Bauteilgruppe, Schadensart oder Schadensbeispiel aus. Am oberen Bildschirmrand erscheint ein entsprechendes Suchfeld. Wird beispielsweise der Reiter „Schadensbeispiel“ ausgefüllt, werden automatisch auch die vorherigen Reiter ausgefüllt.

Die Schadensbewertung erfolgt auf Basis der Din 1076 und der RI-EBW-Prüf anhand der drei Kriterien Standsicherheit (S), Verkehrssicherheit (V) und Dauerhaftigkeit (D). Die Skala reicht jeweils von 0 (kein Schaden) bis 4 (sofortige Maßnahme). Genauere Erläuterungen bzgl. der Beschreibung der Bewertung siehe in der RI-EBW-Prüf. Nach Auswahl eines Schadensbeispiel im Unterpunkt Zuordnung erscheint ein Bewertungsvorschlag.

0-1 steht hier dafür, dass eine Bewertung zwischen 0 und 1 empfohlen wird, je nach Ermessen des Prüfers. Die maximal empfohlene Bewertung wird jeweils automatisch eingetragen und kann im Dropdown angepasst werden. Oberhalb befindet sich noch das Feld Schadensumfang, hier gibt es die Auswahlmöglichkeiten klein (Schadensbewertung -0,1), mittel (Schadensbewertung +-0) und groß (Schadensbewertung +0,1).

Das Feld Benötigt Überarbeitung kann angekreuzt werden, um im Webservice darauf hingewiesen zu werden, dass dieser Schaden nachbearbeitet werden sollte. Er erscheint in der tabellarischen Darstellung im Webservice gelb hervorgehoben.

Gehen Sie in den Bearbeitungsmodus eines vorhandenen Schadens, den Sie duplizieren möchten. Scrollen Sie ganz nach unten und klicken Sie duplizieren.

Sie gelangen in den Bearbeitungsmodus des duplizierten Schadens. Bilder werden ebenso dupliziert, diese werden jedoch erst nach Synchronisation angezeigt. Mit Klick auf das gelbe Pin-Icon  links unten, können Sie den Schaden neu verorten.

Bevor Sie speichern, können Sie den Haken aus Benötigt Überarbeitung entfernen und den duplizierten Schaden speichern.

Navigieren Sie zu dem gewünschten Schaden und Öffnen diesen. Im Bearbeitungsmodus scrollen Sie ganz nach unten und klicken den Button Schaden löschen (irreversibel). Diese Aktion kann nicht rückgängig gemacht werden!

In der Schadensübersicht ist der Schaden mit dem rot hinterlegten Hinweistext Zur Löschung vorgemerkt markiert, er ist jetzt jedoch bereits nicht mehr bearbeitbar. Bei der nächsten Synchronisation wird er aus der Liste entfernt.

Der Schaden wird erst bei Synchronisation endgültig aus der Schadensliste entfernt, bis dahin weist der rote Hinweistext Zur Löschung vorgemerkt daraufhin, dass dieser Schaden auch nicht mehr bearbeitet oder wiederhergestellt werden kann. Um zu Synchronisieren navigieren Sie zurück in die Projektübersicht und klicken auf das blaue Icon rechts unten.

Die Auswahl des Schadensbeispiels ist erst nach erfolgreicher Synchronisation wieder in der App sichtbar, wird jedoch vollständig gespeichert und synchronisiert. Vor Synchronisation ist leider nur der Bewertungsvorschlag sichtbar und kann, falls notwendig auch angepasst werden.

Alle Bilder, die Sie innerhalb der App aufnehmen, werden in einem eigenen Album auf Ihrem mobilen Endgerät gespeichert. Um das gelöschte Foto wieder in einen Schaden oder eine Notiz einzufügen, klicken Sie in der Schadens-/Notizbearbeitung auf +Bild hinzufügen > aus Album. Das Album, indem Sie Ihre Bilder finden, wird je Gerät automatisch benannt, beispielsweise in Documents. Öffnen Sie das Album und klicken Sie das gewünschte Bild um es auszuwählen. Nachdem Sie zurück in der App sind, speichern Sie Ihre Änderungen mit Klick auf das Speichern-Icon .

Im Feld Behebung können Sie weitere Handlungen zum aufgenommenen Schaden empfehlen und die Dringlichkeit der Behebung einordnen. Die Angaben dienen ausschließlich der Information und sind nicht mit Maßnahmenempfehlungen verknüpft. Die Befüllung der Felder ist optional. Die eingetragenen Informationen können jedoch in den Bericht integriert werden.

Im Feld Handlungsbedarf können Sie die Dringlichkeit der Behebung festlegen. Zur Auswahl stehen die Optionen „weiter beobachten“, „kurzfristig“, „mittelfristig“ und „langfristig“.

Im Feld Handlungsempfehlung haben Sie die Möglichkeit, einen Freitext einzutragen. Hier können Sie die weiteren Schritte zur Handhabung des Schadens beschreiben.

Besteht ein Anspruch auf Gewährleistung, können Sie dies über den Haken „Gewährleistungsanspruch“ kennzeichnen.

Die Neuverortung eines bestehenden Schadens oder einer Notiz funktioniert ident. Im folgenden ist der Prozess für einen Schaden beschrieben, lässt sich aber auch für eine Notiz anwenden.

Der gewünschte Schaden muss bereits gespeichert sein um ihn neu zu verorten oder weitere Schadenspunkte hinzuzufügen. Öffnen Sie dann den Schaden erneut. Einen Schaden öffnen können Sie entweder durch Klick auf den jeweiligen Pin in der Skizze oder durch Auswahl des Schadens unter Schäden/Notizen. Neu verorten können Sie dann durch Klick auf das gelbe Pin-Icon am linken unteren Bildschirmrand.

Ein Dialogfeld öffnet sich und Sie wählen Schadenspunkt hinzufügen oder entfernen. Nun erscheint die Skizze mit dem derzeitig gesetzten Pin. Mit Klick auf den Pin können Sie diesen entfernen. Mit Klick auf den gewünschten Ort können Sie einen Pin hinzufügen. Es ist möglich mehrere Pins pro Schaden (alle auf einer Skizze) zu setzen. Diese werden in der Skizze dann leicht transparent dargestellt.

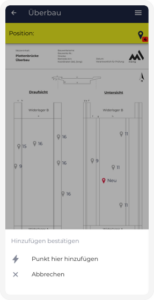

Sie können einen Schaden auch auf mehreren Skizzen verorten. Hierzu wählen Sie im geöffneten Schaden unten links Pin-Icon. Anschließend können Sie im Menüpunkt Schadenspunkt hinzufügen oder entfernen eine Skizze wählen und den Schaden verorten. Abschließend Speichern Sie mit einem Klick auf Speichern .

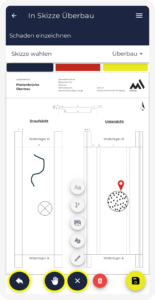

Das Einzeichnen eines Schadens oder einer Notiz funktioniert ident. Im folgenden ist der Prozess für einen Schaden beschrieben, lässt sich aber auch für eine Notiz anwenden.

Der gewünschte Schaden muss bereits gespeichert sein. Öffnen Sie zuerst den vorhandenen Schaden. Einen Schaden öffnen können Sie entweder durch Klick auf den jeweiligen Pin in der Skizze oder durch Auswahl des Schadens unter Schäden. Eine Skizze hinzufügen können Sie dann durch Klick auf das gelbe Pin-Icon am linken unteren Bildschirmrand. Ein Dialogfeld öffnet sich und Sie wählen Schaden einzeichnen.

Nun erscheint die Skizze, auf der der Schaden verortet wurde. Am unteren Bildschirmrand können Sie aus verschiedenen Werkzeugen und Formen wählen. Auch die Eingabe von Text ist möglich.

Am oberen Bildschirmrand haben Sie die Wahl zwischen drei unterschiedlichen Farben. Nachdem Sie sich für eine Farbe entschieden haben, können Sie mithilfe der Optionen am unteren Bildschirmrand ein Werkzeug auswählen, etwa das Polygon-Werkzeug. Hiermit erzeugen Sie einen Polygonzug, welcher durch die Auswahl eines Buttons oben links geschlossen wird. Schraffuren erzeugen Sie, indem Sie den Reiter Schraffuren auswählen und sich anschließend für eine Schraffur entscheiden. Klicken Sie in die Zeichnung, um die Schraffur zu platzieren; anschließend kann die Schraffur bewegt und skaliert werden.

Haben Sie etwas eingezeichnet, klicken Sie das Objekt an um es zu verschieben oder zu skalieren. Durch auswählen des Zurück-Pfeil wird die Eingabe widerrufen. Speichern Sie mit Klick auf das Speichern-Icon rechts unten und verlassen Sie die Ansicht und den Schaden. Nach der Synchronisation erscheint die Handzeichnung auf der Skizze im Webservice sowie in den erstellten Berichten.

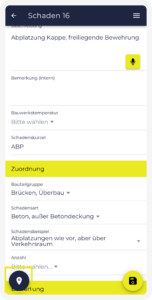

Zuzüglich zur 2D- und 3D-Verortung lassen sich Schäden auch georeferenziert auf Karten verorten.

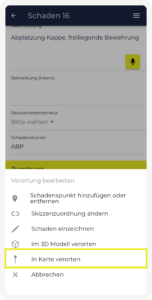

Klicken Sie hierfür in der Schadensbearbeitung auf den Button links unten. Im sich öffnenden Menü wählen Sie „In Karte verorten“. Es öffnet sich die Karte mit dem Kartenausschnitt, der die in den Bauwerksdaten hinterlegten Koordinaten anzeigt.

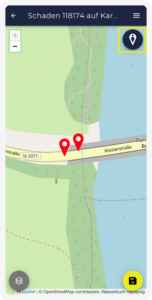

Durch Klick auf die Karte können Sie Schadenspins an den gewünschten Stellen setzen. Mit zwei Fingern zoomen Sie, mit einem Finger lässt sich der Kartenausschnitt verschieben. Über den Layer-Button links unten können verschiedene Layer ein- oder ausgeblendet werden. Alternativ zur manuellen Verortung können Sie auch Ihren Standort zur Verortung nutzen. Klicken Sie hierfür auf den Standort-Button rechts oben. Je nach Empfang kann dies etwas dauern. Die Funktion ist nur bei ausreichendem Empfang gewährleistet.

Um die Verortung abzuschließen, klicken Sie auf den Speicher-Button. Möchten Sie die Verortung abbrechen, verwenden Sie die Pfeiltaste links oben.

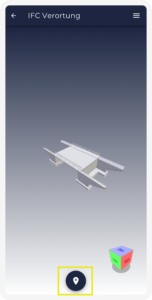

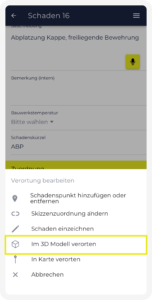

Zuzüglich zur 2D- und Karten-Verortung lassen sich Schäden auch im 3D-Modell verorten.

Klicken Sie hierfür in der Schadensbearbeitung auf den Button links unten. Im sich öffnenden Menü wählen Sie „Im 3D-Modell verorten“ und anschließend das gewünschte IFC-Modell.

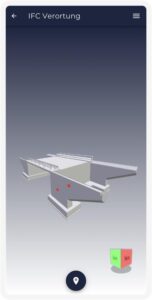

Es öffnet sich der 3D-Viewer, in dem Sie die gewünschten Schadenspins setzen können. Möchten Sie einen Pin wieder entfernen, klicken Sie einfach erneut auf den falsch gesetzten Pin.

Genaueres wird im Kapitel zur 3D-Verortung ausführlich erklärt.

Um Ihre Eintragungen zu speichern, klicken Sie auf die Pfeiltaste links oben.

Um Schäden nach Bauteilgruppen zu filtern, klicken Sie in Ihrem Projekt auf das Feld Markierungen. Hier sind alle Ihre Schäden sowie Notizen aufgeführt. Klicken Sie nun auf Schäden um sich diese anzeigen zu lassen. Unter dem Punkt Nach Bauteilgruppe filtern können Sie sich nun alle Schäden der jeweiligen Bauteilgruppe anzeigen lassen.

Ist ein Schaden mit nicht geprüft gekennzeichnet, wurde dieser in der aktuellen Prüfung noch nicht bearbeitet. Sobald dieser Schaden geöffnet und gespeichert wurde, erscheint die Anmerkung nicht mehr. Öffnen Sie den Schaden und schließen diesen anschließend, ohne zu speichern, bleibt die Anmerkung erhalten. Dies hilft Ihnen vor Ort den Überblick zu behalten, welche Schäden schon geprüft wurden und welche noch nicht.

Der grüne Haken am rechten oberen Rand des Schadensbildes zeigt an, dass die Daten dieses Schadens synchronisiert wurden. Fehlt dieser Haken bei einem Schaden, ist das ein Hinweis, dass dieser Schaden auf Ihrem Endgerät verändert wurde, offline auf Ihrem Gerät gespeichert ist und noch nicht synchronisiert wurde. Nach erfolgreicher Synchronisation erscheint auch hier der grüne Haken und der Schaden ist im Webservice und auch auf anderen mobilen Endgeräten abrufbar.

Um einen nicht mehr vorhandenen Schaden zu kennzeichnen, scrollen Sie bei dem ausgewählten Schaden ganz nach unten. Dort können Sie das Feld Schaden nicht mehr vorhanden aktivieren.
Sollte derselbe Schaden zu einem späteren Zeitpunkt erneut auftreten, lässt sich der Schaden problemlos wieder reaktivieren.

Wenn Sie den Schaden löschen, ist er nicht wieder herstellbar.

Um einen eingetragenen Schaden auf einer anderen Skizze zu verorten, klickt man zunächst auf das Symbol unten links. Anschließend wählt man die Funktion Skizzenzuordnung ändern aus. Nun erscheinen alle Verfügbaren Skizzen und man kann den Schaden auf einer anderen Skizze verorten.

Diese Funktion ist hilfreich, falls man einen Schaden in der falschen Skizze eingetragen hat und diesen im Nachhinein verschieben möchte oder auch wenn ein Schaden dupliziert wurde und neu auf einer Skizze verortet werden soll.

Sie können einen Schaden auch auf mehreren Skizzen verorten. Hierzu wählen Sie im geöffneten Schaden unten links mit Klick auf das Pin-Icon . Anschließend können Sie im Menüpunkt Schadenspunkt hinzufügen oder entfernen eine Skizze wählen und den Schaden verorten. Abschließend Speichern Sie mit einem Klick auf das Speicher-Icon.

Um einen Schaden ohne Verortung zu erstellen, gibt es zwei Möglichkeiten.

1) Tippen Sie auf das Plus-Symbol + unten rechts und wählen Sie anschließend Nicht verorteter Schaden aus. Danach können Sie alle erforderlichen Angaben zum Schaden erfassen.

2) Alternativ können Sie direkt in der Skizze, in der sich der Schaden befindet, eine beliebige Stelle antippen. Wählen Sie anschließend Nicht verorteter Schaden aus und tragen Sie alle notwendigen Informationen ein.

Mehrere Prüfer können gleichzeitig auf verschiedenen Geräten in der App aktiv sein und Schäden erfassen. Damit alle erfassten Daten später zusammengeführt werden können, müssen alle Prüfer ihren aktuellen Stand synchronisieren.

Solange die Synchronisation nicht erfolgt ist, erscheint über dem jeweiligen neu erstellten Schaden der Hinweis Eigener – nicht synchronisiert.

Die Synchronisation erfolgt wie im Abschnitt Synchronisation der Daten beschrieben.

Nach erfolgreicher Synchronisierung können die Daten auch über den Webservice bearbeitet werden. Zusätzlich wird jedem Schaden automatisch eine fortlaufende ID-Nummer zugewiesen.

Nach Erfassung eines Schadens erscheinen diese in der Übersicht Markierungen.
Oberhalb des Schadenbildes finden sich das Aufnahmedatum sowie der Name der Person, die den Schaden erfasst hat. Unterhalb des Bildes sind eine kurze Schadensbeschreibung, die Position in der zugehörigen Skizze sowie eine ID aufgeführt.

Die ID wird nach der Synchronisation automatisch fortlaufend vergeben.
Vor der Synchronisation ist stattdessen eine interne vorläufige Nummer sichtbar.

Für die Durchführung einer Synchronisation stehen zwei Möglichkeiten zur Verfügung:

1. Tippen Sie auf das Symbol unten rechts auf dem Startbildschirm und starten Sie anschließend die Synchronisation.
2. Alternativ können Sie über das Hauptmenü oben rechts den Punkt Synchronisation auswählen. Unter dem Abschnitt „Jetzt synchronisieren“ lässt sich die Synchronisation ebenfalls starten. An dieser Stelle werden Daten und Bilder separat synchronisiert
